Utvecklingsanläggning
Från avloppsvatten till näringspellets till vatten med dricksvattenkvalité!
RecoLab är en utvecklingsanläggning som är placerat i anslutning till Öresundsverket, Helsingborgs avloppsreningsverk. Anläggningen är dimensionerad för 2000 pe.
Tre rör ut
Anläggning hanterar källsorterar avloppet från Oceanhamnen, systemet kallas även Tre rör ut. Detta innebär att svarvatten (toalettvatten), gråvatten (kök, disk tvättvatten) och matavfall kommer i tre separata till avloppsreningsverket. Precis som att källsorterat hushållsavfall möjliggör bättre återvinning av t ex papper, metall och glas, så möjliggör Tre rör ut bättre återvinning av viktiga resurser i avloppsvatten och matavfall, nämligen kväve, fosfor och rent vatten!
Utvecklingsanläggningen började driftsättas i maj 2021. Under hösten 2021 börjar nästa fas med att utvärdera och följa upp processerna. Ny viktigt kunskap, för fortsatt utveckling, kommer att genereras.
Så här funkar utvecklingsanläggningen
1 Dusch- och tvättvatten
Dusch- och tvättvatten går i ett eget rör till en sluten betongbassäng.
2 Biologisk rening
Första behandlingssteget är biologisk rening. Det sker i en sluten ståltank utan syre (anaerob miljö) och i en luftad betongbassäng med syre (aerob miljö). Med hjälp av mikrober renas vattnet från organiskt material, kväve och fosfor.
3 Kemisk fällning
Om det biologiska steget inte är tillräckligt kan kemisk fällning med järnklorid ske som komplement.
4 Trumfilter
Vattnet filtreras genom ett trumfilter.
5 Membranfilter
Vattnet pressas genom ett membranfilter, ett så kallat nanofilter. Alla organiska molekyler större än tvåvärda joner, till exempel läkemedelsrester, hålls tillbaka av membranen.Vattnet som kommer ut ur membranen är av dricksvattenkvalitet.
6 Ozonering
Det som inte går igenom membranen leds tillbaka till uppsamlingstanken via ozonering där ozon (O₃) slår sönder molekyler så att till exempel läkemedelsrester mister sin molekylform och kan brytas ner av mikroorganismer.
7 Värmeväxlare
Gråvatten innehåller värmeenergi som återvinns med hjälp av värmeväxlare och används för att värma upp rötkamrarna till 37˚C.
8 Toalettvatten
Toalettvatten går via en tank i källaren in till en rötkammare.
9 Biogas bildas i rötkammare
Det finns två rötkamrar, en för svartvatten och en för matavfall. Inne i rötkammaren är det syrefritt och 37˚C varmt. Under sju dagar och viss sedimentering bryts materialet ner av mikroorganismer och bildar biogas. De vätskefas som lägger sig ovanpå sedimentet "dekanteras" vidare till nästa processsteg.
10 Certifierat gödsel
Slam samlas upp från botten från respektive rötkammare till varsin tank, en för svartvatten och en för matavfall. Vid större produktion kan slammet certifieras (SPCR178) tack vare att det är ett källsortera toalettvatten. Denna certifiering gör slammet mer attraktivt för lantbruk än vanligt avloppsslam.
11 Struvitextraktion
Det mesta av fosforn är i jonformen fosfat (PO4²-) och med hjälp av magnesiumklorid (MgCl2) bildas kristallen struvit. Struviten avskiljs med hjälp av hydrocyklon.
12 Ammoniak avskiljs
Efter struvitfällningen utvinns kväve i en ammoniakstripper med hjälp av en stark bas (NaOH) för att öka vattnets pH och värme. Sedan leds vatten tillbaka till uppsamlingstanken för gråvatten, och renas från bland annat läkemedelsrester. Vid pH 10–11 och 60–70˚C så har det mesta av kvävet i avloppet bytt form från ammonium (NH4+) till ammoniak (NH₃). Ammoniak är i gasform och den rena ammoniakgasen blandas sedan med svavelsyra för att bilda saltet ammoniumsulfat.
13 Rejektvatten renas
När struvit och ammoniumsulfat har utvunnits från vätsekfasen från rötkammare leds resterande vatten till gråvattenlinan och renas från t ex läkemedelsrester.
14 Återvunnet kväve
Kväve återvinns i form av den rena råvara som ett ammoniumsalt. Saltet kan pelleteras till ett biogödsel.
15 Matavfall
Matavfall kommer med ett eget rör till en en tank i källaren. Därefter leds det vidare till tre pastöriseringstankar.

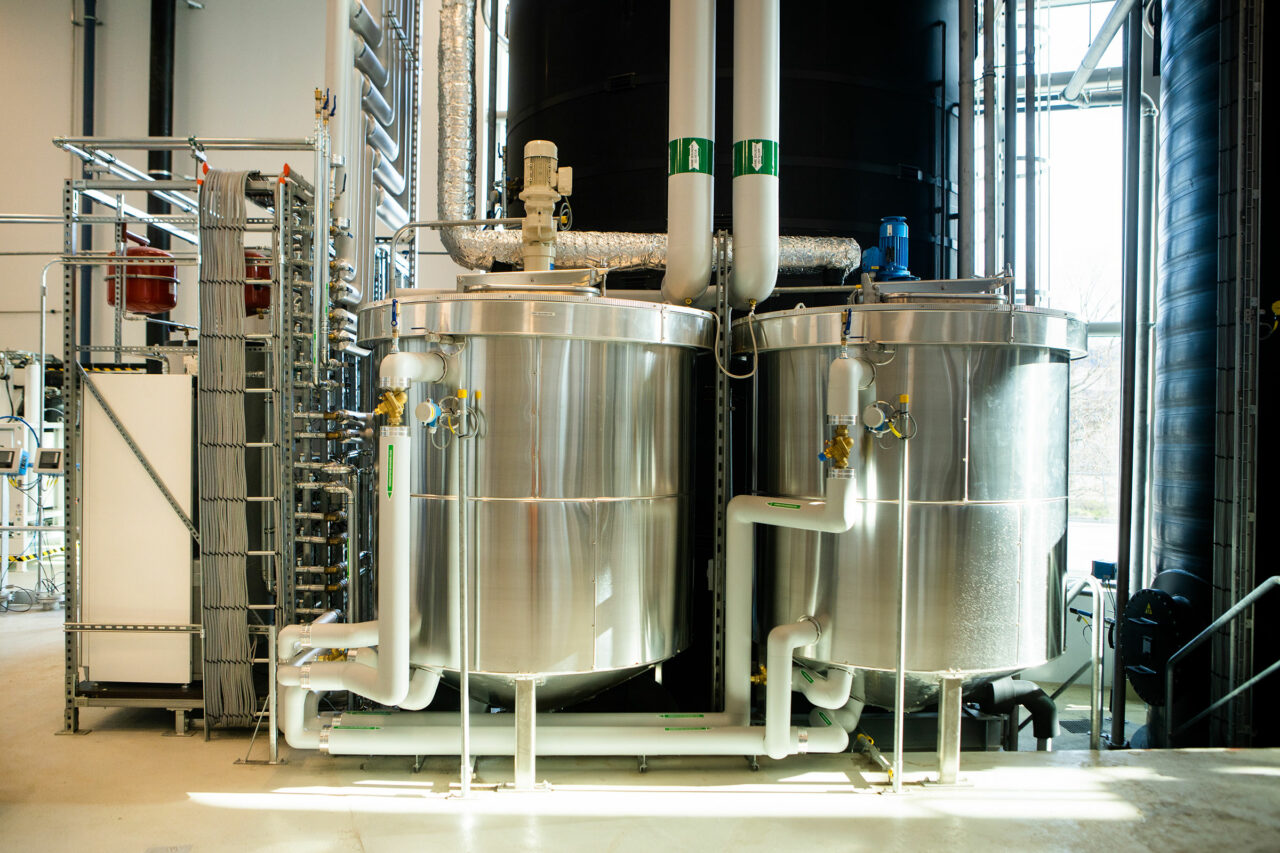

16 Pastöriseringstankar
I pastöriseringstankarna värms matavfallet upp till 70˚C i en timme vilket dödar ev smittspridande mikroorganismer. Efter pastöriseringen åker det vidare till rötkammaren.
17 Vätskefas från rötkammare
När slam har sedimenterats bildas en näringsrik klarvätska som "dekanteras" från rötkammaren vidare till struvitextraktionen.
18 Återvunnet fosfor
Fosfor återvinns i form av struvit, kristallint fosfor. Denna rena råvara kan pelleteras till ett biogödsel.
Tack till våra leverantörer av processteknik i utvecklingsanläggningen
-
Ekobalans 11 12 14 18
www.ekobalans.se -
Landustrie / Desah 1–10 13 15–17
www.landustrie.nl
www.desah.nl -
Jotem 4 5
www.jotem.nl -
Primozone 6
www.primozone.com
Utvecklingsingenjör Hamse Kjerstadius berättar hur utvecklingsanläggningen processar de källsorterade avloppströmmarna och matavfall. (31:50)
